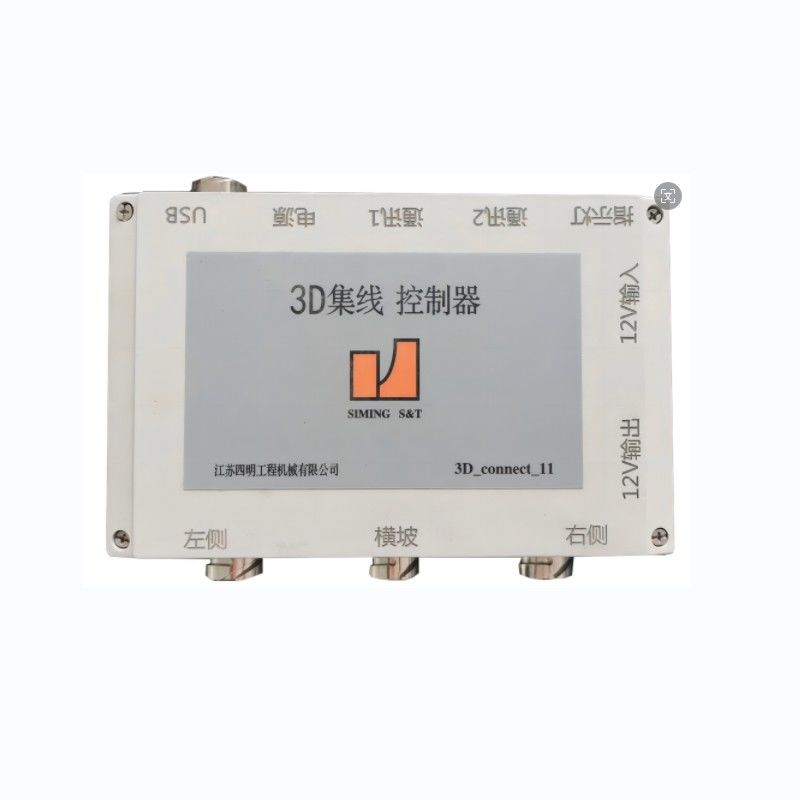

Sistema de controlo de pavimentação SMC-8800 Slipform Paver 3D

Pavimentação precisa feita fácil com SMC - 8800 Paver Tecnologia de Controle Inteligente 3D

Como funciona o sistema:

The professional computer installed on the paver controls the free station erection or erected on the control point and completes the orientation of the automatic tracking and measuring robot through the wireless data transmission station, e adquire e recolhe os dois lados da chapa de pavimentação em tempo real (pavimentação) As coordenadas do prisma de precisão fixadas no braço de tracção da chapa da máquina.Um robô de medição é colocado nos lados esquerdo e direito do pavimentador no local de trabalho para obter os dados de posição tridimensional de ambas as extremidades da chapa em tempo real, respectivamente, e através das informações digitais do mapa da linha de construção pré-armazenadas no centro de processamento de dados,Os movimentos em ambos os lados do molde no sistema são calculados em tempo real Informações necessárias (valores incluem desvio de elevação nos lados esquerdo e direito do modelo deslizante), desvio da linha lateral, desvio da inclinação transversal, etc.).Os dados são abrangentemente processados pelo centro de processamento de dados do sistema de controle 3D no pavimentador e, em seguida, transmitidos para o controladorO controlador gera o sinal de condução de pulso proporcional correspondente através da definição (coincidência do modo de controlo entre o controlador e o paver durante a instalação e depuração)Selecionar o modo de controlo e os parâmetros da válvula de solenoide do pavimentador correspondentes), conduzir o cilindro hidráulico de nivelamento do pavimentador através da válvula hidráulica, de modo a que a chapa do pavimentador possa ser ajustada em conformidade, com o movimento contínuo da chapa,O sinal do prisma e do motor também será ajustado continuamente, quanto maior a diferença de altitude, maior o sinal de condução, mais rápida ou contínua a velocidade de regulação.O ajuste da chapa também faz com que as mudanças de inclinação e elevação da camada solta da estrada pavimentada para atender aos requisitos de elevação e inclinação estabelecidos antecipadamente pelo sistemaDeste modo, completam-se os grandes ciclos de dados da acção mecânica.O sensor de distância entre o corpo do pavimentador e o braço de tração (na posição ligeiramente à frente do cilindro de óleo flutuante) monitora o processo de ajuste da espessura do pavimento, e transmite-o para o computador em tempo real para formar dados de pequenos ciclos.O sistema combina grandes dados e pequenos O controle de ciclo bidirecional de dados orienta a direção mecânica do pavimentador e a mudança da postura 3D do molde de ferro, tornando o controlo do processo mais preciso, tendo em conta a planeação necessária da superfície da estrada e as exigências estruturais de outros objectos de construção,e satisfazer a transformação do projeto de pavimentação para a realização da construção.

Características do sistema de simulação 3D:

O sistema é fácil de usar

1 adota a tela sensível ao toque de cores verdadeiras, suporta a exibição chinesa, operação simples e conveniente, todas as operações podem ser concluídas tocando o interruptor;

2 Pode exibir o estado de funcionamento actual em tempo real, a distância medida, o valor definido, o tamanho do erro, a saída e outros parâmetros são todos exibidos diretamente na tela LCD,que pode facilmente realizar a gestão dinâmica da qualidade e controlar rigorosamente a qualidade da construção.

3 Com base nos dados originais do projecto de engenharia, é estabelecida uma rede de controlo sem fios do modelo 3D sem necessidade de erguer cabos de arame de aço e vigas de guia,simplificar o processo e poupar mão-de-obra e recursos materiais.

4 A barreira para usar é baixa, e você pode começar com treinamento simples.

Alta precisão digital do sistema

1 Estrutura totalmente digital, recolha automática de dados de alta frequência, controlo automático da postura dos movimentos do equipamento.

2 O verdadeiro sistema de precisão milímetrica permite a economia de matérias-primas de forma científica e eficaz.

3 O sistema de feedback de dados único torna o controlo do sistema mais preciso.

4 Não só pode controlar com precisão a elevação absoluta da camada de pavimentação, mas também pode ter em conta o controle de inclinação, planosidade e suavidade da pavimentação.

Forte estabilidade do sistema

1 São utilizadas várias estações totais, que permitem mudar rapidamente de estação e proporcionar um controlo contínuo e preciso.

2 A entrada única pode realizar o controle automático, evitar erros humanos e tornar a construção mais confiável.

3 Quando o sinal estiver bloqueado ou não houver sinal, o sistema bloqueará e alarmará por defeito, e o pavimentamento continuará sem interrupção.

4 Identificação automática dos tipos de falhas, eliminando eficazmente o impacto das vibrações e outros factores de interferência na detecção e controlo.

Adaptabilidade do sistema

1 Grande armazenamento de dados de construção, conveniente para gestão e transmissão regulares;

2 Operação em todos os climas, não afectada pela luz noturna e ambiente, a precisão de operação é consistente, garantindo efetivamente o progresso suave do progresso da construção,assegurar e encurtar o período de construção.

3 Projeto modular, o controlador pode ser compatível com vários sistemas de nivelamento e é adequado para vários modelos de controle elétrico.

4 É adequado para condições de trabalho complexas e pode funcionar bem em condições de trabalho especiais, tais como passagens superiores, rampas, estradas de montanha, pontes, esgotos, tampas de mangueiras,grandes variações de inclinação e curvas de pequeno raio; especialmente para ferrovias de alta velocidade, túneis, subsolo, etc. Condições de trabalho sem sinal GPS ou requisitos de operação de alta precisão.
