Sensor de altura ultra-sônico de deslocamento angular Peças de pavimentação de retalho

Sensores de altura de deslocamento angular para peças de pavimentação de forma deslizante estável

Descrição do produto

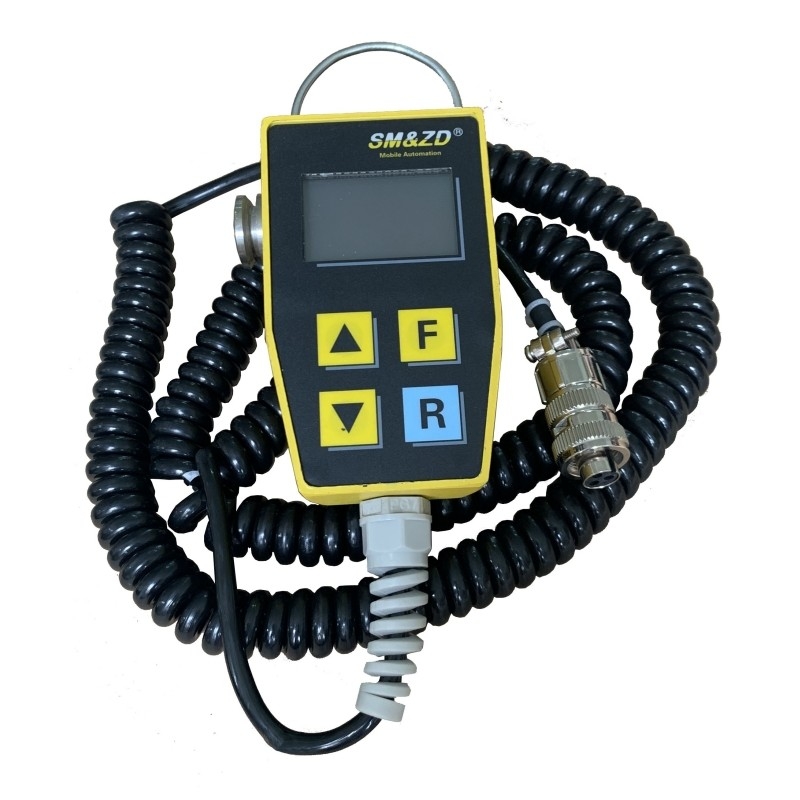

O instrumento de nivelamento automático de controlo SMC-999 é comumente utilizado em vários pavimentadores importados e domésticos, tais como ABG, BOMAG e DYNAPAC;

SMC-999 inclinação longitudinal adota módulo de indução eletromagnética e dispositivo Hall importado, o produto tem desempenho estável e alta precisão,e a sua vida útil é de 2 a 3 vezes a da inclinação longitudinal do módulo do potencialómetro.

Características do produto:
1Melhorar a suavidade: pode fornecer uma garantia fiável da suavidade da superfície da estrada, tornando a superfície da estrada pavimentada mais suave.

2Ajuste automático: a altura vertical do ponto de tracção do braço de tracção do pavimentador pode ser automaticamente ajustada a qualquer momento de acordo com a desigualdade da camada de base,alterando assim a espessura do pavimento.

3• Feedback e controlo em tempo real: detecção em tempo real de informações sobre a altura da estrada e feedback para o sistema de controlo para ajustar o estado de funcionamento do pavimentador em tempo real.

4Boa estabilidade: os sensores de altura de deslocamento angular têm as características de boa linearidade, ampla gama de temperaturas de trabalho e longa vida útil,assegurar um funcionamento estável em várias condições de trabalho.

5. Reduzir o fenômeno de segregação: A alimentação proporcional e uniforme automática pode ser alcançada através do controle de nível ultrasônico, o que pode reduzir o fenômeno de segregação do material.

6- Adaptação a diferentes condições de trabalho: podem ser efectuados ajustes e ajustes de acordo com diferentes larguras de pavimentação, encostas de estrada e outras condições.

7. Forte operabilidade: através de um design humanizado, o conforto e a operabilidade da condução foram melhorados.

Parâmetros técnicos

1Modo de funcionamento: Cada controlador é um comando de dois canais, controlando uma válvula de solenoide hidráulica bidirecional com bobinas de solenoide duplas

2Voltagem de trabalho: 11V ~ 30V DC

3Intervalo de regulação da sensibilidade à inclinação longitudinal: 1,5 mm ~ 4,5 mm

4Intervalo de ajuste da sensibilidade à inclinação: 0,05% ~ 0,20%

5Consumo de corrente: ──sem carga Ip < 0,15A, corrente admissível de cada canal de controlo: Io < 2,5A

6Características de saída: A saída tem uma função de protecção contra sobrecarga, a carga pode ser cortada continuamente e a corrente de protecção é de cerca de 5A

7O sistema adota o modo de controlo do pulso: a relação de trabalho do pulso é de 0-100%, e quando a relação de trabalho é de 50%, a duração do pulso é de cerca de 120 ms

Configuração do produto:

Precauções de utilização
1Instalação e calibração adequadas
A posição de instalação deve ser precisa para garantir que o sensor detecte com precisão as condições da estrada.A calibração rigorosa deve ser efectuada antes da construção para assegurar a precisão das medições..

2. Escolher o índice de referência adequado
Selecionar linhas de referência ou superfícies adequadas com base nos requisitos de construção e nas condições do local.
Por exemplo, cabos de arame de aço podem ser escolhidos como pontos de referência em secções retas, enquanto as vigas de liga de alumínio podem precisar ser usadas como pontos de referência em curvas.

3- Manutenção e inspecção regulares
Limpe a tempo os detritos e a sujeira do sensor para garantir o seu funcionamento normal.
