Destacar:
Pavimentador mecânico
, Máquina de betão de forma deslizante de 3000 mm
, Pavimentador de forma escorregadia Largura 3000 mm

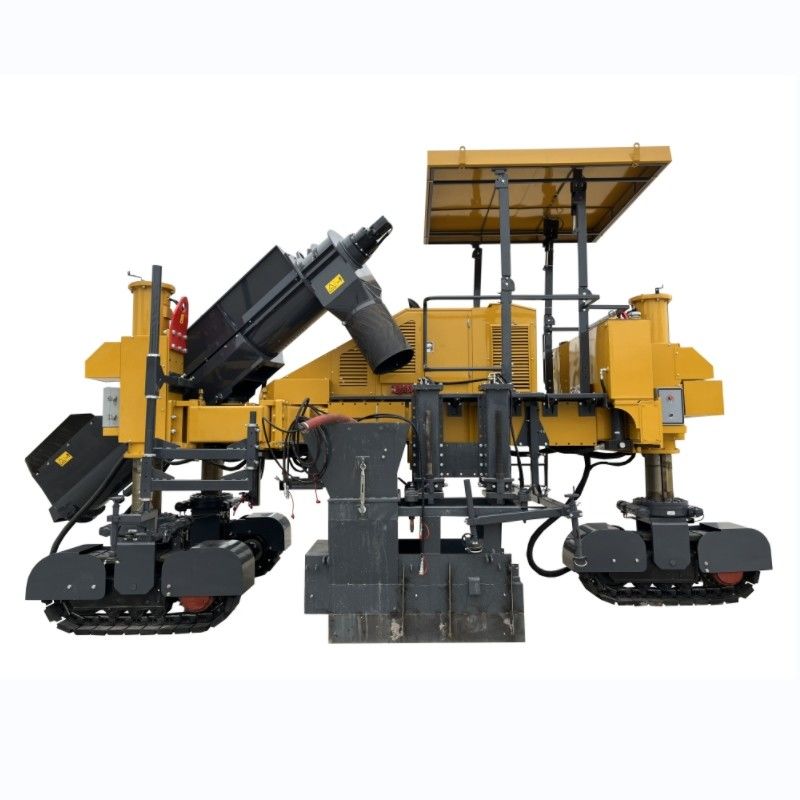

Máquina de betão para pavimentação mecânica de deslizamento de 3000 mm
Pavimentador mecânico para a redução da intensidade de trabalho na engenharia de túneis
Condições de utilização:
1- Construção rodoviária e de estradas municipais: bordas, cinturão de isolamento central, muros anti-colisão, proteção de encostas, valas de drenagem, pavimentos de cimento, etc.
2- Construção ferroviária: muros de retenção, valas de drenagem, etc.
3Agricultura e conservação da água: canais anti-escorrência, protecção de encostas e endurecimento de pavimentos, etc.
As vantagens de construção da máquina de moldagem deslizante de cimento de três vias na engenharia de túneis incluem:
1Forte adaptabilidade:O projeto das três vias permite-lhe uma boa estabilidade e passabilidade em terrenos complexos e condições de trabalho no interior do túnel,e pode fornecer força motriz suficiente para várias condições de trabalho adversas.
2. moldagem de uma vez:Durante a operação, o transporte, compactação, pavimentação, moldagem por extrusão, suavização e outros processos de concreto de cimento podem ser concluídos de uma só vez,melhorar a eficiência da construção e garantir a qualidade da construção.
3. Alta qualidade de moldagem:Ajuda a formar uma superfície regular e lisa do revestimento do túnel, reduzindo os defeitos e as irregularidades da superfície.
4- Alto grau de mecanização:Pode reduzir a entrada de mão-de-obra, reduzir a intensidade do trabalho e, até certo ponto, evitar o impacto dos fatores humanos na qualidade da construção.
5Função contínua:Capacidade de construção contínua, reduzindo a colocação de juntas de construção, o que favorece a melhoria da integridade geral e do desempenho impermeável das estruturas de túnel.
6. Bom controlo de precisão dimensional:Através de um ajuste e controlo precisos, os requisitos da engenharia de túneis para o tamanho e a forma do revestimento podem ser melhor atendidos.
7. Flexível e versátil:Ao mudar o molde, pode ser usado para fazer diferentes estruturas de cimento, como valas laterais, trincheiras de cabos, etc.
Parâmetros técnicos:
|
- Não, não.
|
Projeto
|
Unidade
|
Parâmetro
|
|
Parâmetros de desempenho básicos
|
|
1
|
Largura máxima do pavimento
|
cm
|
300
|
|
2
|
Altura máxima do pavimento
|
cm
|
180
|
|
3
|
Velocidade de trabalho
|
m/min
|
0 ¢ 10
|
|
4
|
Velocidade de condução
|
km/h
|
0 ¢ 2
|
|
5
|
Produtividade teórica
|
m3/h
|
90
|
|
6
|
Capacidade da coluna
|
m3
|
2?? 10 ((Depende da largura do molde)
|
|
7
|
Capacidade de escalada
|
Percentagem
|
≥ 20
|
|
8
|
Tanque de diesel
|
L
|
230+120 (facultativo)
|
|
9
|
Tanque de água
|
L
|
500
|
|
10
|
Tanque de óleo hidráulico
|
L
|
300
|
|
Parâmetros de desempenho do motor
|
|
11
|
Modelo de motor
|
/
|
Shangchai SC4H160.5G4
|
|
12
|
Potência do motor
|
kW r/min
|
118 kW/2200
|
|
13
|
Tipo de motor
|
/
|
Refrigerado a água por 4 cilindros
|
|
14
|
Norma de emissões
|
/
|
Fase 4 ((Fase 3 é opcional)
|
|
Parâmetros de tamanho
|
|
15
|
Dimensões (L x L x H)
|
mm
|
7000 × 3550 × 3600
|
|
16
|
Transporte (L x O x H)
|
mm
|
7000 × 2250 × 2860
|
|
17
|
Estrada (L x O x H)
|
cm
|
163x30x63
|
|
Parâmetros de peso de toda a máquina
|
|
18
|
Peso
|
Quilos
|
15000
|
|
Parâmetros de desempenho das tarefas - alimentação
|
|
22
|
Velocidade do dispositivo em espiral
|
r/min
|
0 ¢ 70
|
|
23
|
Diâmetro da espiral
|
cm
|
42
|
|
24
|
Velocidade do dispositivo do cinto
|
r/min
|
0 ¢ 100
|
|
Parâmetros de desempenho dos trabalhos de casa - Mofo
|
|
25
|
Número de moldes
|
Peças
|
1
|
|
26
|
Forma de construção
|
/
|
Pavimentação do lado esquerdo (opcional)
|
|
Parâmetros de desempenho para trabalhos de casa - compactação por vibração
|
|
28
|
Frequência da haste de vibração
|
Hz
|
0167
|
|
32
|
Número de vibradores
|
Peças
|
5
|
|
Parâmetros de desempenho dos trabalhos de casa - Limpeza
|
|
33
|
Formulário de limpeza
|
/
|
Limpeza a alta pressão
|
|
34
|
Pressão de limpeza
|
MPa
|
7
|
|
Sistema hidráulico
|
|
35
|
Quantidade de bombas hidráulicas
|
Peças
|
2
|
|
36
|
Refrigeração por óleo hidráulico
|
/
|
Radiador de grande dimensão, arrefecimento por ar forçado
|
|
37
|
Precisão máxima de filtragem
|
/
|
10 μm
|
Caso de construção:
