Sistemas de controlo de máquinas de construção por ultra-som de 2 Hz SMC-8428

Name: Sistemas de controlo de máquinas de construção por ultra-som de 2 Hz SMC-8428
Brand: Jiangsu Siming Engineering Machinery Co., Ltd.
SKU: Classificação:
Availability: InStock

Detalhes do produto

Lugar de origem: Jiangsu, China

Marca: SIMING

Certificação: ISO9001/CE

Número do modelo: Classificação:

Termos de pagamento e envio

Quantidade de ordem mínima: 1 PSC

Detalhes da embalagem: embalagens de madeira

Tempo de entrega: 1 a 3 dias

Habilidade da fonte: 20 unidades por mês

Obtenha o melhor preço

Detalhes do produto

Descrição do produto

Destacar:
                                                                                                                                                                                                                                                Controle de máquinas de construção por ultra-som de 2 Hz, Sistemas de controlo de máquinas de construção por ultra-som, Sistemas de controlo de máquinas de construção SMC-8428


Modo de saída::	NPN, PNP	Forma de onda de saída::	Ondas de pulso PWM
Frequência da saída::	2 Hz	corrente de saída::	1.5a
Corrente de protecção contra curto-circuito::	2.2A	Tipo de carga de controlo::	Válvula de comutação

Modo de saída::	NPN, PNP
Forma de onda de saída::	Ondas de pulso PWM
Frequência da saída::	2 Hz
corrente de saída::	1.5a
Corrente de protecção contra curto-circuito::	2.2A
Tipo de carga de controlo::	Válvula de comutação

Sistemas de controlo de máquinas de construção por ultra-som de 2 Hz SMC-8428

Sistemas de Controle de Máquinas de Construção Ultrassônicas de 2Hz SMC-8428

Visão Geral do Produto

O Feixe de Equilíbrio Ultrassônico SMC-8428 da Jiangsu Siming é um sistema de controle de máquinas de construção de uso geral projetado para detecção de altura e inclinação. Este sistema confiável apresenta operação simples e é amplamente utilizado em pavimentadoras de concreto, pavimentadoras de asfalto, fresadoras e outros equipamentos de construção.

Principais Características

Modo de controle digital com compatibilidade de rede de protocolo de barramento CAN
Tela LCD exibe dados em tempo real com interface em chinês/gráfica
Função de autodiagnóstico do sistema com exibição clara de falhas
Totalmente intercambiável com produtos de marcas importadas
Compatível com pavimentadoras, fresadoras, motoniveladoras e outros equipamentos

Características do Sensor Ultrassônico

6 sondas de alta potência originais importadas de nível militar (intercambiáveis)
35cm de altura de instalação do solo (50cm do asfalto recém-pavimentado)
5 sondas de teste + 1 sonda de compensação ambiental com grande superfície de detecção
Múltiplas sondas trabalham simultaneamente para uma média precisa
Substitui o medidor de inclinação de contato G176 para melhor suavidade da estrada

Parâmetros Técnicos

Modo de saída: NPN, PNP

Forma de onda de saída: Onda de pulso PWM

Frequência de saída: 2Hz

Corrente de saída: 1.5A

Proteção contra curto-circuito: 2.2A

Tipo de carga de controle: válvula de comutação

Precisão da medição: 2mm

Faixa de medição: 19-100cm

Aumento de temperatura: 40°

Desvio de trabalho: 0-3mm

Temperatura de trabalho: -10 a +70℃

Temperatura de armazenamento: -25 a +85℃

Faixa de tensão: DC11-30V

Funções dos Pinos

A: Fio terra | B: Fonte de alimentação (+24V) | C: Subir | D: Descer

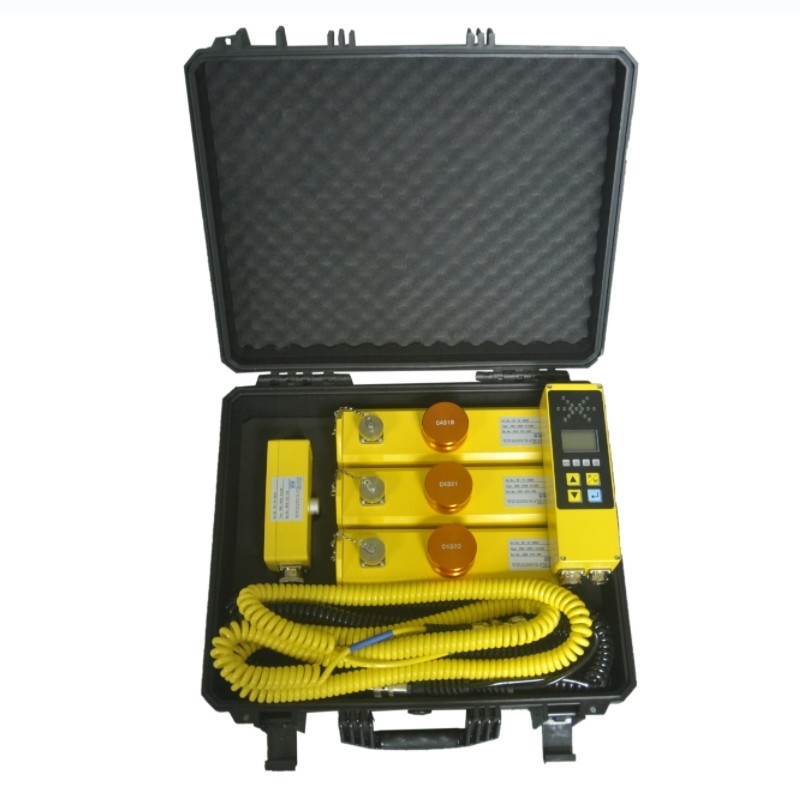

Configuração do Produto

Nº	Nome	Unidade	Quantidade	Observação
1	Controlador de inicialização	Apenas	2
2	Sensor de inicialização	Apenas	6
3	Caixa de junção	Apenas	2
4	Cabo de alimentação	raiz	2	Fio espiral de 2m preto
5	Fio da caixa de junção	raiz	2	Hélice amarela de 2m
6	Linha do sensor	raiz	6	Fio espiral preto de 2 metros 4, 1,3 metros 2
7	Punho	Apenas	6
8	Placa de montagem do controlador principal	individual	2
9	Cartão de atividade da caixa de junção	individual	2
10	Cartão de posicionamento da haste longa	Apenas	6	Parafusos M10*150, 6 peças (incluindo porcas de arruela de mola plana)
11	Anel de localização	Apenas	8	Contém 6 parafusos M10*150
12	Cartão de montagem do sensor em forma de U	conjunto	6	Com porca borboleta
13	Dispositivo de viga de cartão	Apenas	4	Parafusos e porcas M10*90, 4 peças (incluindo almofadas elásticas planas)
14	Haste de suspensão	raiz	6	Contém 6 cartões em forma de U
15	Viga de liga de alumínio/viga de aço inoxidável	Saco	4	Parafusos M1035, 16 peças (incluindo arruelas de mola); Parafusos M1050, 8 peças (incluindo arruelas de mola plana)
16	Suporte interno de aço inoxidável	Saco	2	Parafusos M10*40, 8 peças (incluindo porcas)
17	Suporte externo de aço inoxidável	Saco	2	Parafusos M10*40, 8 peças (incluindo porcas)
18	Peças padrão	Saco	1
19	Braçadeira de cabo	raiz	20
20	Talha ativa			Configure de acordo com as necessidades do cliente
21	Placa de soldagem			Configure de acordo com as necessidades do cliente
22	Ferramenta	conjunto	1	Incluindo canivete, chaves (17-19, 16-18), chaves torx e chave ajustável de 12 polegadas
23	Material	compartilhar	1	Incluindo manual de instruções, etiquetas, certificado de identificação, lista de envio e formulário de pesquisa de opinião do usuário
