Sistema de nivelamento automático por ultra-som SMC-8448 CANbus Comunicação

Name: Sistema de nivelamento automático por ultra-som SMC-8448 CANbus Comunicação
Brand: Jiangsu Siming Engineering Machinery Co., Ltd.
SKU: SMC-8448
Availability: InStock

Detalhes do produto

Lugar de origem: Jiangsu, China

Marca: SIMING

Certificação: ISO9001/CE

Número do modelo: SMC-8448

Termos de pagamento e envio

Quantidade de ordem mínima: 1 PSC

Detalhes da embalagem: embalagens de madeira

Tempo de entrega: 1 a 3 dias

Habilidade da fonte: 10 p.c. por mês

Obtenha o melhor preço

Detalhes do produto

Descrição do produto

Destacar:
                                                                                                                                                                                                                                                Sistema de nivelamento automático por ultra-som, Sistema de nivelamento automático SMC-8448, Sistema de nivelamento automático CANbus


Tensão de trabalho::	10V ~ 30V ((DC)	Tipo de comunicação::	CANbus
corrente de saída do controlador::	5A (com função de protecção contra a sobrecorrência)	Fluctuação de tensão admissível::	+/-10%
Modo de saída::	Saída do interruptor: PNP/NPN, corrente máxima 3A	Produção proporcional::	PNP, corrente máxima de 2,5 A

Tensão de trabalho::	10V ~ 30V ((DC)
Tipo de comunicação::	CANbus
corrente de saída do controlador::	5A (com função de protecção contra a sobrecorrência)
Fluctuação de tensão admissível::	+/-10%
Modo de saída::	Saída do interruptor: PNP/NPN, corrente máxima 3A
Produção proporcional::	PNP, corrente máxima de 2,5 A

Sistema de nivelamento automático por ultra-som SMC-8448 CANbus Comunicação

Visão geral do produto

O feixe de equilíbrio de arranque ultra-sônico SMC-8448 é um avançado sistema de nivelamento automático baseado em tecnologia de micro-processamento com comunicação CAN-bus.Projetados para ambientes de construção desafiadores com fortes interferências eletromagnéticas, altas temperaturas, umidade e poeira, este sistema fornece controle estável, flexível e eficiente para equipamentos de pavimentação.

Características do sistema

Interface com tolerância a falhas e proteção contra sobrecarga para evitar danos causados por erros ou curto-circuitos
Capacidade ilimitada de atualização do software do sistema
Indicação do estado de funcionamento e função de autodiagnóstico de falhas para facilitar a resolução de problemas
Bloqueio automático dos cilindros em caso de avaria do sistema

Vantagens estruturais

Estacionamento dobrável para armazenagem compacta
Fácil ajuste da posição em relação ao pavimentador
Tubo quadrado de liga de alumínio de alta resistência em larga escala para rigidez e leveza ideais
Design único do amortecedor

Especificações do controlador

Grande ecrã LCD colorido com interface de ícones intuitiva
Design de botão táctil para operação rápida em condições externas
Controle digital com protocolo CAN-bus para compatibilidade de rede
Exibição de dados em tempo real com interface chinesa/gráfica
Função completa de autodiagnóstico com exibição clara de falhas
Intercambiáveis com produtos de marca importados para vários equipamentos

Princípio de funcionamento

O sistema mede a superfície da estrada em vários pontos utilizando sensores, transmite dados via CAN-bus para o controlador,que processa medições (incluindo a compensação da temperatura ambiente) para determinar valores de desvioO controlador em seguida emite sinais elétricos para controlar os cilindros de nivelamento, alcançando o controlo automático do pavimento.

Parâmetros técnicos

Voltagem de funcionamento:10V ~ 30V ((DC)

Tipo de comunicação:CANbus

corrente de saída do controlador:5A (com proteção contra sobrecorrência)

Modo de saída:Interruptor (PNP/NPN, 3A máximo) / Proporcional (PNP, 2,5A máximo)

Protocolo de interface CAN:ISO 11898-24V, 125 kBit/sec

Faixa de ultra-som:20cm~100cm (0,2mm de resolução)

Temperatura de funcionamento:-20°C~+85°C

Classe de protecção:IP67

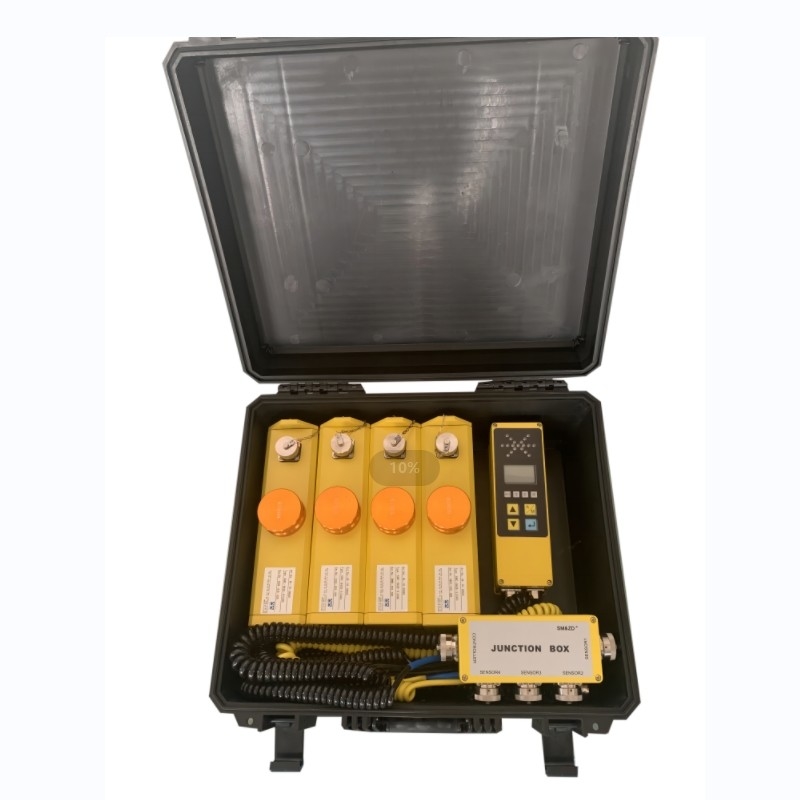

Configuração do produto

- Não, não.	Componente	Unidade	Quantidade	Observações
1	Controlador de arranque	Apenas	2
2	Sensor de arranque	Apenas	8
3	Caixa de junção	Apenas	2
4	Cabo de alimentação	Raiz	2	2 m de fio espiral preto
5	Cabos de caixa de junção	Raiz	2	2m hélice amarelo
6	Linha de sensores	Raiz	8	Arame espiral preto 2 metros 6, 1,3 metros 2
7	Mão	Apenas	8
8	Placa de montagem do controlador principal	Indivíduo	2
9	Cartão de atividade da caixa de junção	Indivíduo	2
10	Cartão de posicionamento da haste	Apenas	8	M10*150 parafusos, 8 peças (incluindo as porcas planas das lavadoras de mola)
11	Anel de localização	Apenas	8	Contém 6 parafusos M10*150
12	Cartão de montagem do sensor em forma de U	Conjunto	8	Com amendoim
13	Dispositivo de feixe de cartão	Apenas	4	Parafusos e porcas M10*90, 4 peças (incluindo as almofadas elásticas planas)
14	Rodas de suspensão	Raiz	8	Contém 8 cartões em forma de U
15	Faixa de liga de alumínio/faxa de aço inoxidável	Saco	4	Parafusos M1035 de 16 peças (incluindo parafusos de mola); parafusos M1050 de 8 peças (incluindo parafusos de mola planos)
16	Suporte interno de aço inoxidável	Saco	2	Parafusos M10*40, 8 peças (incluindo porcas)
17	Acessórios para veículos automóveis	Saco	2	Parafusos M10*40, 8 peças (incluindo porcas)
18	Partes padrão	Saco	1
19	Tesoura de cabo	Raiz	20
20	Atalha ativa			Configurar de acordo com as necessidades do cliente
21	Placas de soldadura			Configurar de acordo com as necessidades do cliente
22	Ferramenta	Conjunto	1	Incluindo facas, chave inglesa (17-19 sólida, 16-18 sólida, 16-18 torx, 17-19 torx), chave inglesa ajustável de 12 polegadas
23	Materiais	Compartilhar	1	Incluindo manual de instruções, rótulos, certificado de identificação, lista de remessa, formulário de inquérito de opinião dos utilizadores

Aplicações na construção
