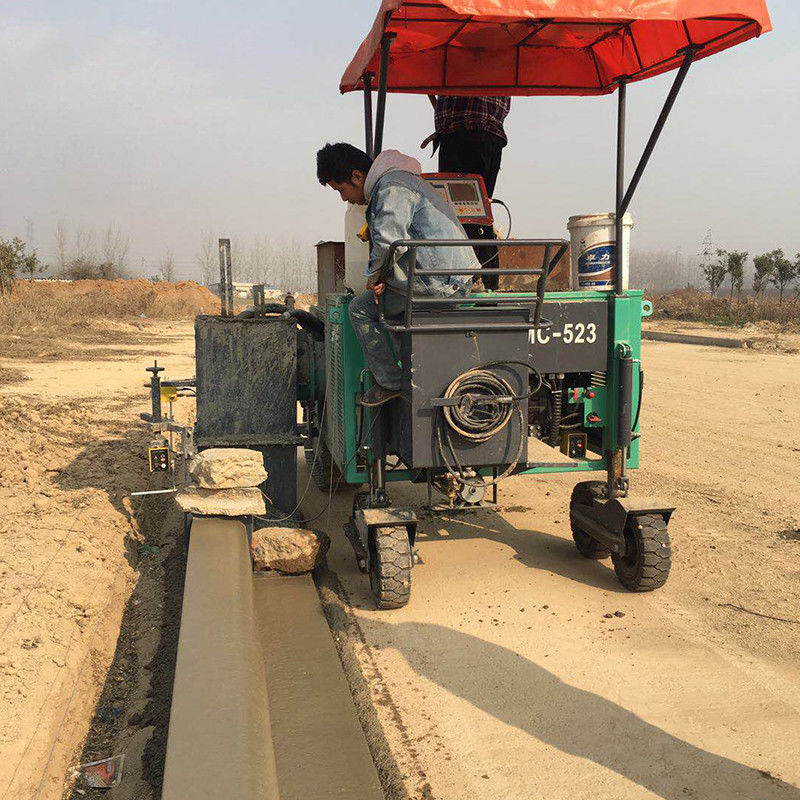

Máquina de Pavimentação de Calhas de Concreto SMC-523 para Construção de Canais de Drenagem na Beira da Estrada

O pavimentador de borda de estrada SMC-523 é projetado para perfis de concreto, tais como borda de estrada e estruturas relacionadas com drenagem, sujeito ao molde selecionado e desenhos de projeto.Combina o transporte hidráulico, um trem de engrenagem com trilhos e um dispositivo de alimentação de auge para suportar a formação de concreto ao longo de linhas de construção preparadas.

Os canais de drenagem de beira de estrada exigem dimensões adequadas, um perfil consistente e a inclinação longitudinal projetada para que a água possa fluir como pretendido.Os métodos tradicionais de construção podem envolver várias operações de moldagem e ajustes manuaisPara secções repetidas de canais, um pavimentador de forma escorregadia pode fornecer um processo de construção alternativo, alimentando o concreto em um molde dedicado e formando o perfil continuamente.

O SMC-523 tem uma largura de pavimentação listada de 0-1,250 mm e uma altura de pavimentação de 0-500 mm.O controle de gradiente e inclinação pode ajudar os operadores a seguir a linha e a elevação projetadasAntes de selecionar a máquina para um projeto de drenagem, o comprador deve fornecer a secção transversal do canal, a inclinação necessária, a mistura de concreto e as condições do local para confirmar a compatibilidade do molde.

• Formação de moldes:Suporta a construção de perfis de concreto com base no molde selecionado.
• Dispositivo de alimentação da auge:Ajuda a distribuir o concreto na área de formação e melhora a eficiência de alimentação.
• Movimento hidráulico de rastreamento:Fornece tração e uma grande área de contacto em superfícies preparadas adequadas.
• Controle por sensores:Suporta a direção, o ajuste de gradiente e inclinação durante o funcionamento.
• Dois circuitos de vibradores padrão:A especificação da máquina lista dois circuitos de interface do vibrador.
• Exibição de funcionamento LCD:Ajuda o operador a monitorizar o estado de funcionamento e as indicações de falhas.
• Limpeza por água sob alta pressão:Ajuda na limpeza após o turno de construção.

Se o perfil, a secção transversal ou a inclinação longitudinal do canal não corresponderem aos desenhos de engenhariaa estrutura de drenagem pode não funcionar como pretendidoA alimentação desigual do concreto e a formação inconsistente também podem aumentar a necessidade de correcção manual.

As condições de construção podem variar ao longo do percurso.diferentes dimensões do canal e acesso restrito para a entrega de materialO equipamento seleccionado deve, portanto, corresponder à geometria real do canal e às condições do local, em vez de depender apenas de uma descrição geral da máquina.

Um pavimentador de forma deslizante é mais relevante quando o projeto contém perfis de concreto repetidos e o molde pode ser projetado para corresponder à seção necessária.

O SMC-523 usa um molde dedicado para formar o perfil de concreto necessário.Direção baseada em sensores, o controlo do nível e da inclinação pode ajudar os operadores a manter a linha e a elevação planeadas.

Antes da produção, o empreiteiro deve confirmar a largura inferior do canal, largura superior, profundidade, inclinações laterais,espessura da parede e gradiente longitudinalEstas dimensões devem ser verificadas em relação à máquina e à configuração do molde.

As dimensões listadas do SMC-523 são faixas de trabalho da máquina, não uma garantia de que cada forma de canal possa ser produzida sem um molde adequado.Requisitos de perfil personalizado devem ser revisados antes de um pedido ser finalizado.

As dimensões finais e o peso dependem da configuração.

Sob reserva da compatibilidade com o molde, o SMC-523 pode ser considerado para:

• Canais de drenagem de concreto à beira da estrada
• Alcatrões de concreto ao longo das estradas de acesso
• Estruturas de drenagem ao lado de estradas rurais
• Perfis de drenagem na estrada em projectos relacionados com rodovias
• Repetidos canais estreitos de betão e perfis de borda

Para os projectos no estrangeiro, os compradores deverão também considerar os arranjos de loteamento de concreto, o abastecimento agregado, a disponibilidade de água, o acesso ao transporte e o apoio à manutenção.

1. Fornecer o desenho do canal:Incluir a secção transversal, a profundidade, a largura, a espessura da parede e as inclinações laterais.
2. Confirme o gradiente longitudinal:Indicar a inclinação de projeto e a sua configuração no local.
3. Descrever a mistura de betão:Incluir, se for caso disso, os requisitos de desaceleração ou consistência, tamanho agregado e reforço.
4. Verifique a amplitude de funcionamento da máquina:Confirme se o perfil do canal é compatível com o molde selecionado.
5. Avaliar as condições de acesso e de viagem:Explique a condição do solo, a largura da rota e o espaço de trabalho.
6. Discutir controlo e apoio:Confirmar o controlo de altura e inclinação exigido, a opção do motor, as peças sobressalentes e a formação do operador.
