Controle digital de medição de vigas de nivelamento para pavimentação de asfalto de precisão em projetos de engenharia

Controle digital de medição da viga de nivelamento para pavimentação de asfalto de precisão em projetos de engenharia

Os campos de aplicação dos feixes de balanço ultrasónicos são bastante extensos, incluindo principalmente os seguintes aspectos:
1Construção de rodovias
Estradas rápidas:Garantir a planície e a qualidade do pavimento das autoestradas e melhorar o conforto e a segurança da condução.
Rodovias nacionais e rodovias provinciais:Fornecer efeitos de pavimentação de alta qualidade para várias rodovias principais.
2Estradas urbanas
Estradas principais:Melhorar a planície das principais vias urbanas e reduzir a irregularidade da condução dos veículos.
Arterias secundárias e estradas de ramificação:Melhorar a qualidade global da rede rodoviária urbana.
3- Pistas de aterragem e de aterragem dos aeroportos
Áreas de descolagem e aterragem das aeronaves:Assegurar a planície da pista e cumprir os rigorosos requisitos para a decolagem e aterragem das aeronaves.
4Grandes estacionamentos
Fornecer um terreno plano para estacionamentos para facilitar o estacionamento e a condução dos veículos.
5Estradas do parque industrial
Atender às necessidades do transporte industrial e da passagem de veículos e melhorar a durabilidade e a planitude das estradas.
6.Terminais portuários
Áreas de operação das docas: assegurar a planície do terreno das docas, que favoreça a operação dos equipamentos de manuseio e transporte de carga.
7Estradas em torno de estádios desportivos
Proporcionar boas condições de tráfego para eventos desportivos.
Em conclusão, em todos os projectos de engenharia com requisitos elevados de planosidade do pavimento, podem ser aplicadas vigas de balanço ultra-sônicas para melhorar o efeito de trabalho dos pavimentadores de asfalto.

Característica

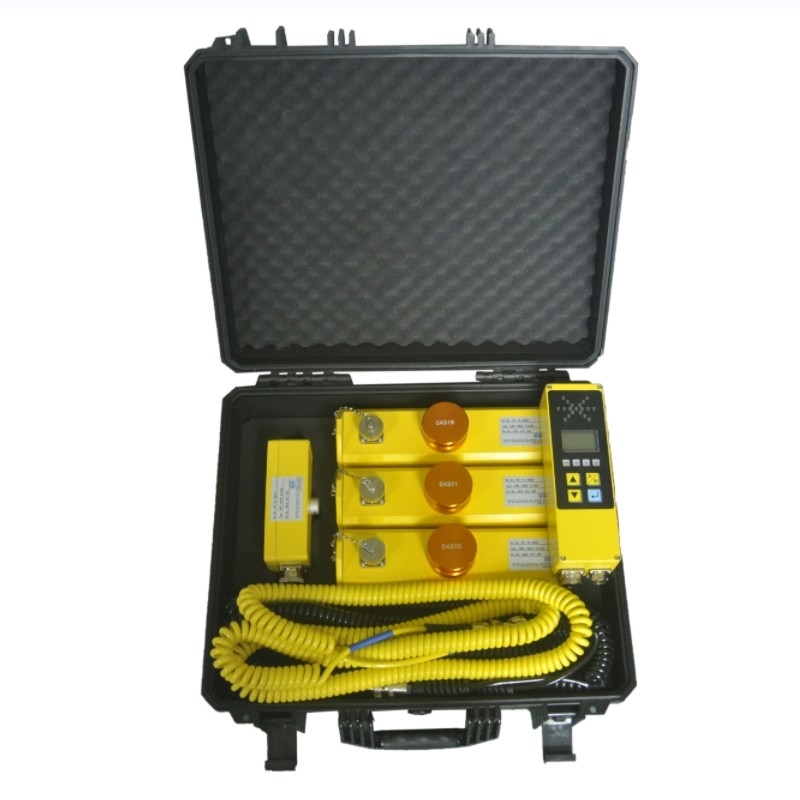

Características do controlador chinês

1Ele adota o modo de controle digital, e forma uma rede de controle com sensores através do protocolo de ônibus CAN.,inclinação transversal, etc., e tem uma forte escalabilidade.

2O ecrã LCD exibe dados em tempo real, e todas as interfaces de operação são em chinês ou instruções gráficas, tornando mais fácil de dominar e mais conveniente de usar.

3O sistema tem uma função de autodiagnóstico, e as falhas do sistema são claras num olhar no ecrã.

4É completamente intercambiável e universal com o mesmo tipo de produtos de marca importados, podendo ser utilizado para pavimentadores, fresadoras, classificadores e outros equipamentos.

Características do sensor ultrasônico

Sensores ultra-sônicos: 6 no total. todos eles usam sondas de alta potência de grau militar importadas originais, que podem ser trocadas à vontade.e a última é a cerca de 50 cm da superfície de asfalto recém-pavimentada.

1O sensor de patilha ultrassônica é constituído por 6 sondas ultrassônicas, incluindo 5 sondas de ensaio e 1 sonda de compensação ambiental, com uma grande superfície de detecção;

2O sensor é utilizado no feixe de equilíbrio para aumentar a quantidade de dados de ensaio.e apenas três dados próximos do valor de detecção real serão utilizados, de modo a obter o valor médio e tornar a estrada mais suave;

3Substitui completamente o medidor de inclinação de contato G176 para detectar o fio de aço ou o ponto de referência da borda,para que o sistema de nivelamento possa eliminar a influência da vibração do fio de aço e queda da haste deslizante na suavidade da superfície da estrada.

Parâmetros técnicos

Modo de saída: NPN, PNP

Forma de onda de saída: onda de pulso PWM

Frequência de saída: 2 Hz

Corrente de saída: 1,5A

Corrente de protecção contra curto-circuito: 2,2A

Tipo de carga de controlo: válvula de interrupção

Precisão de medição do sensor: 2 mm

Faixa de medição do sensor: 19-100 cm

Aumento de temperatura 40° Desvio de funcionamento: 0-3 mm

Temperatura de funcionamento: -10°C a +70°C

Temperatura de armazenagem: -25°C a + 85°C

Intervalo de tensão: DC11 30V

Função de cada pin da tomada: um fio de terra, fonte de alimentação B (+ 24 V), C subida, D queda
